Unity实现简易打飞碟改进版(Hit UFO)

前言

这是中山大学数据科学与计算机学院2019年3D游戏编程与设计的第六次作业
所有项目与代码已上传至github当中，欢迎大家访问。
github个人主页: https://starashzero.github.io
3D游戏编程与设计主页: https://starashzero.github.io/3DGameDesign
本次作业项目地址: https://github.com/StarashZero/3DGameDesign/tree/master/hw6

游戏简介

鼠标作为武器，打爆飞碟!

(比上一代多了两个按钮)

游戏玩法

点击飞出来的UFO(各种圆盘)即可得分。

游戏规则

  1. 正常模式共有五轮飞碟，飞碟数列遵循斐波那契数列，当所有飞碟发射完毕时游戏结束。
  2. 无限模式拥有无限轮数 (其实就是重复)
  3. 红色飞碟为1分，绿色飞碟为2分，蓝色飞碟为3分 (RGB!)
  4. 物理学模式下飞碟会互相碰撞，这不是一个bug，是一个feature!

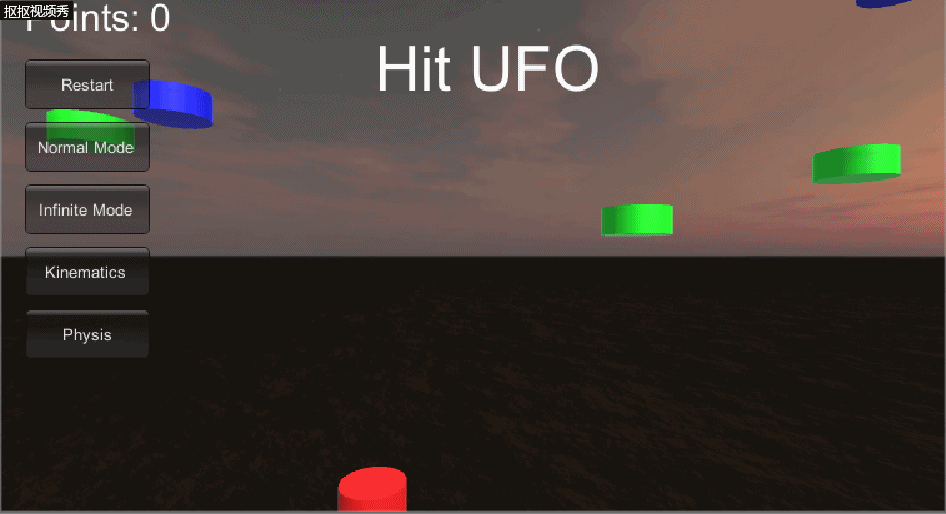

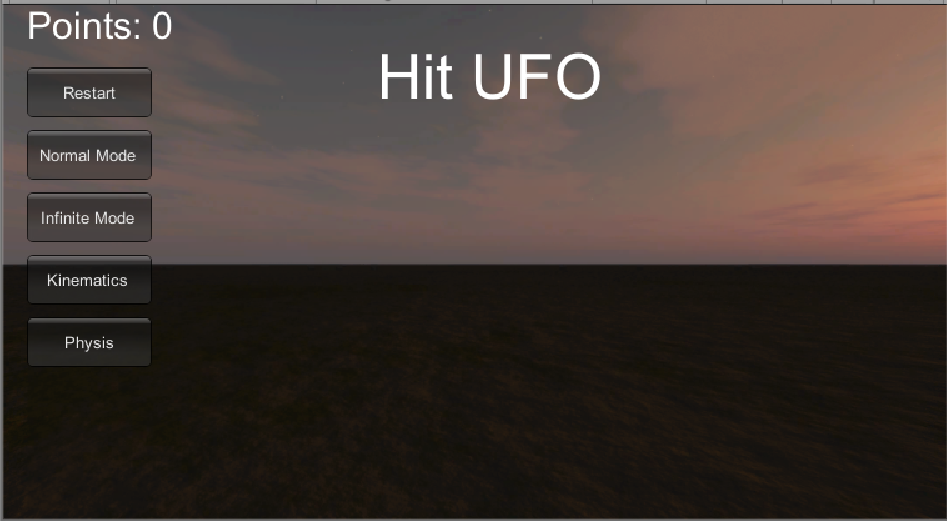

游戏试玩

项目要求

在Hit UFO初版的基础上

  • 按 adapter模式 设计图修改飞碟游戏

  • 使它同时支持物理运动与运动学（变换）运动

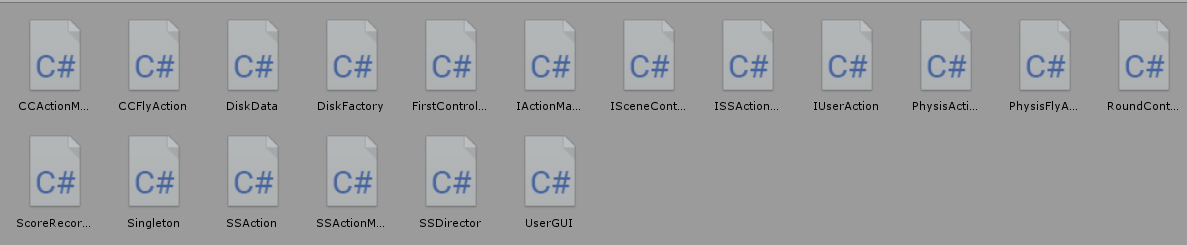

项目代码结构

在初版项目的基础上进行了进一步的封装，同时需要实现物理学运动，所以增加了几个文件。

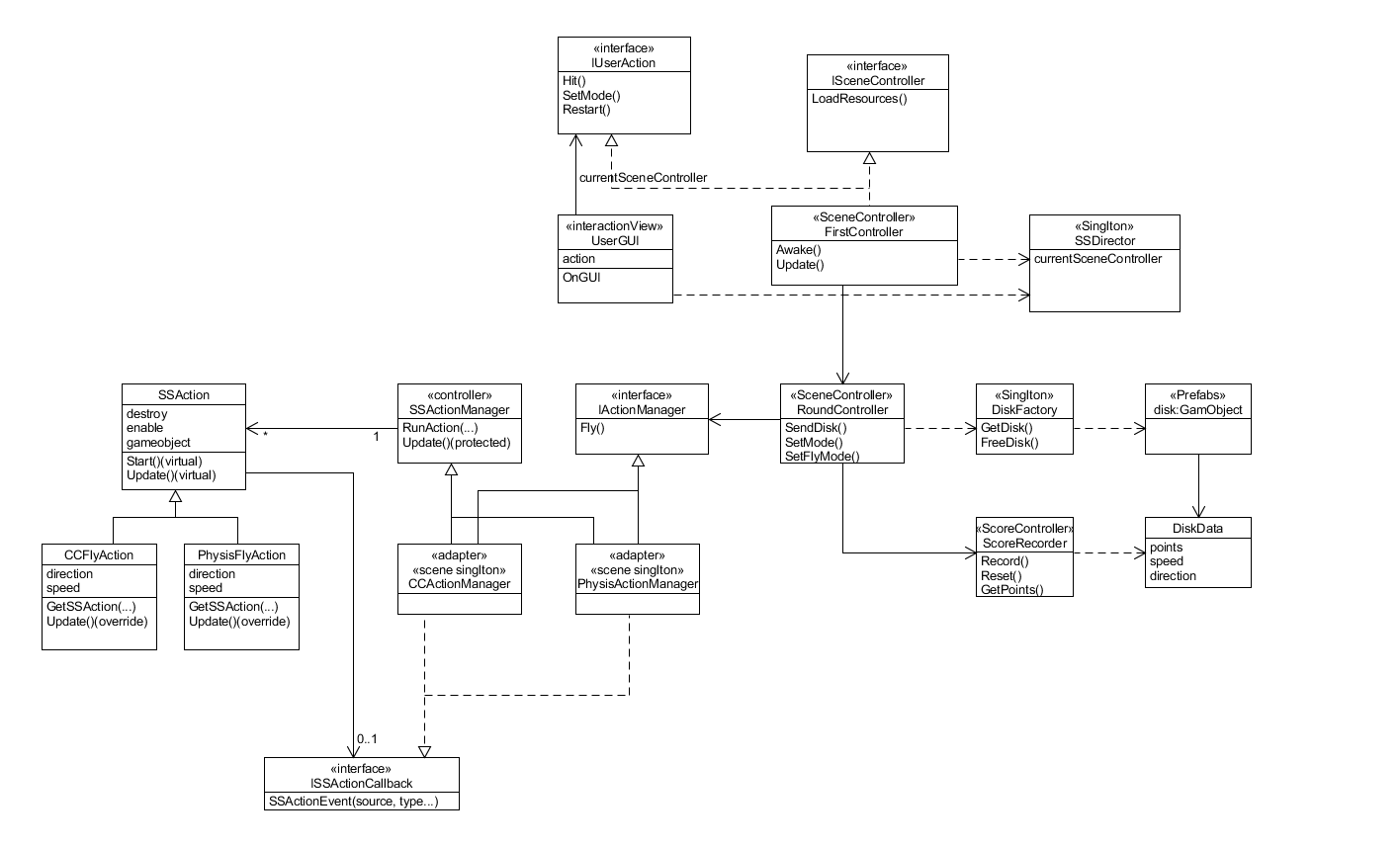

UML图:

各部分代码解释

许多文件的代码都是没有变动或者变动较少的，新增或有修改我会指出。

  • Singleton.cs
      public class Singleton<T> : MonoBehaviour where T: MonoBehaviour
  {
      protected static T instance;

      public static T Instance
      {
          get
          {
              if (instance == null)
              {
                  instance = (T)FindObjectOfType(typeof(T));
                  if (instance == null)
                  {
                      Debug.LogError("An instance of " + typeof(T) + " is needed in the scene, but there is none");
                  }
              }
              return instance;
          }
      }
  }

    场景单实例类，当所需的实例第一次被需要时，在场景内搜索该实例，下一次使用时不需要搜索直接返回。

  • DiskData.cs
      public class DiskData : MonoBehaviour
  {
      public float speed;         //水平速度
      public int points;          //得分
      public Vector3 direction;   //初始方向
  }

    飞碟数据，携带飞碟的飞行速度、得分、以及飞行方向。

  • DiskFactory.cs
      public class DiskFactory : MonoBehaviour
  {
      public GameObject disk_Prefab;              //飞碟预制

      private List<DiskData> used;                //正被使用的飞碟
      private List<DiskData> free;                //空闲的飞碟

      public void Start()
      {
          used = new List<DiskData>();
          free = new List<DiskData>();
          disk_Prefab = GameObject.Instantiate<GameObject>(Resources.Load<GameObject>("Prefabs/Disk_Prefab"), Vector3.zero, Quaternion.identity);
          disk_Prefab.SetActive(false);
      }

      public GameObject GetDisk(int round)
      {
          GameObject disk;
          //如果有空闲的飞碟，则直接使用，否则生成一个新的
          if (free.Count > 0)
          {
              disk = free[0].gameObject;
              free.Remove(free[0]);
          }
          else
          {
              disk = GameObject.Instantiate<GameObject>(disk_Prefab, Vector3.zero, Quaternion.identity);
              disk.AddComponent<DiskData>();
          }

          //按照round来设置飞碟属性
          //飞碟的等级 = 0~2之间的随机数 * 轮次数
          //0~4:  红色飞碟
          //4~7:  绿色飞碟
          //7~10: 蓝色飞碟
          float level = UnityEngine.Random.Range(0, 2f) * (round + 1);
          if (level < 4)
          {
              disk.GetComponent<DiskData>().points = 1;
              disk.GetComponent<DiskData>().speed = 4.0f;
              disk.GetComponent<DiskData>().direction = new Vector3(UnityEngine.Random.Range(-1f, 1f) > 0 ? 2 : -2, 1, 0);
              disk.GetComponent<Renderer>().material.color = Color.red;
          }
          else if (level > 7)
          {
              disk.GetComponent<DiskData>().points = 3;
              disk.GetComponent<DiskData>().speed = 8.0f;
              disk.GetComponent<DiskData>().direction = new Vector3(UnityEngine.Random.Range(-1f, 1f) > 0 ? 2 : -2, 1, 0);
              disk.GetComponent<Renderer>().material.color = Color.blue;
          }
          else
          {
              disk.GetComponent<DiskData>().points = 2;
              disk.GetComponent<DiskData>().speed = 6.0f;
              disk.GetComponent<DiskData>().direction = new Vector3(UnityEngine.Random.Range(-1f, 1f) > 0 ? 2 : -2, 1, 0);
              disk.GetComponent<Renderer>().material.color = Color.green;
          }

          used.Add(disk.GetComponent<DiskData>());

          return disk;
      }

      public void FreeDisk(GameObject disk)
      {
          //找到使用中的飞碟，将其踢出并加入到空闲队列
          foreach (DiskData diskData in used)
          {
              if (diskData.gameObject.GetInstanceID() == disk.GetInstanceID())
              {
                  disk.SetActive(false);
                  free.Add(diskData);
                  used.Remove(diskData);
                  break;
              }

          }
      }
  }

    飞碟工厂，负责生产与释放飞碟。

    • GetDisk:
      GetDisk用于生产飞碟，首先从free空闲队列中查找是否有可用的飞碟，如果没有则新建一个飞碟。
      飞碟属性的设置依赖轮次数，将一个0~2之间的随机数乘以轮次数获得level，再根据level来设置属性。
      这样就具有了轮次越多优质飞碟越多的特性，且前期不会产生高分飞碟。
    • FreeDisk:
      FreeDisk用于释放飞碟，将飞碟从used队列中移除并添加到free队列中。
  • SSAction.cs
      public class SSAction : ScriptableObject
  {
      public bool enable = true;
      public bool destroy = false;

      public GameObject gameObject { get; set; }
      public Transform transform { get; set; }
      public ISSActionCallback callback { get; set; }

      protected SSAction()
      {

      }

      // Start is called before the first frame update
      public virtual void Start()
      {
          throw new System.NotImplementedException();
      }

      // Update is called once per frame
      public virtual void Update()
      {
          throw new System.NotImplementedException();
      }
  }

    动作的基类，与之前的项目用途一致。

  • CCFlyAction.cs
    CCFlyAction有一些少量修改。
    因为CCFlyAction是运动学的飞行，因此生成CCFlyAction时会将对象的刚体设为运动学的。
      public override void Start()
  {
      gameObject.GetComponent<Rigidbody>().isKinematic = true;
  }

    完整代码

      public class CCFlyAction : SSAction
  {
      float gravity;          //重力加速度
      float speed;            //水平速度
      Vector3 direction;      //飞行方向
      float time;             //时间

      //生产函数(工厂模式)
      public static CCFlyAction GetSSAction(Vector3 direction, float speed)
      {
          CCFlyAction action = ScriptableObject.CreateInstance<CCFlyAction>();
          action.gravity = 9.8f;
          action.time = 0;
          action.speed = speed;
          action.direction = direction;
          return action;
      }

      public override void Start()
      {
          gameObject.GetComponent<Rigidbody>().isKinematic = true;
      }

      public override void Update()
      {
          time += Time.deltaTime;
          transform.Translate(Vector3.down * gravity * time * Time.deltaTime);
          transform.Translate(direction * speed * Time.deltaTime);
          //如果飞碟到达底部，则动作结束，进行回调
          if (this.transform.position.y < -6)
          {
              this.destroy = true;
              this.enable = false;
              this.callback.SSActionEvent(this);
          }

      }
  }

    飞行动作，将飞行拆分成水平和垂直两个方向的运动，水平速度恒定，垂直方向施加重力加速度。
    当飞碟到达底部时，动作结束，将进行回调。

  • ISSActionCallback
      public enum SSActionEventType : int { Started, Competed }
  public interface ISSActionCallback
  {
      //回调函数
      void SSActionEvent(SSAction source,
          SSActionEventType events = SSActionEventType.Competed,
          int intParam = 0,
          string strParam = null,
          Object objectParam = null);
  }

    回调函数接口，与之前项目用途一致。

  • SSActionManager.cs
      public class SSActionManager : MonoBehaviour
  {
      //动作集，以字典形式存在
      private Dictionary<int, SSAction> actions = new Dictionary<int, SSAction>();
      //等待被加入的动作队列(动作即将开始)
      private List<SSAction> waitingAdd = new List<SSAction>();
      //等待被删除的动作队列(动作已完成)
      private List<int> waitingDelete = new List<int>();

      protected void Update()
      {
          //将waitingAdd中的动作保存
          foreach (SSAction ac in waitingAdd)
              actions[ac.GetInstanceID()] = ac;
          waitingAdd.Clear();

          //运行被保存的事件
          foreach (KeyValuePair<int, SSAction> kv in actions)
          {
              SSAction ac = kv.Value;
              if (ac.destroy)
              {
                  waitingDelete.Add(ac.GetInstanceID());
              }
              else if (ac.enable)
              {
                  ac.Update();
              }
          }

          //销毁waitingDelete中的动作
          foreach (int key in waitingDelete)
          {
              SSAction ac = actions[key];
              actions.Remove(key);
              Destroy(ac);
          }
          waitingDelete.Clear();
      }

      //准备运行一个动作，将动作初始化，并加入到waitingAdd
      public void RunAction(GameObject gameObject, SSAction action, ISSActionCallback manager)
      {
          action.gameObject = gameObject;
          action.transform = gameObject.transform;
          action.callback = manager;
          waitingAdd.Add(action);
          action.Start();
      }

      // Start is called before the first frame update
      protected void Start()
      {

      }

  }

    动作管理者的基类，和之前项目用途一致。

  • CCActionManager.cs
    现在CCActionManager需要实现IActionManager的接口了
      public class CCActionManager : SSActionManager, ISSActionCallback, IActionManager
  {

      //飞行动作
      CCFlyAction flyAction;
      //控制器
      FirstController controller;

      protected new void Start()
      {
          controller = (FirstController)SSDirector.GetInstance().CurrentScenceController;
      }

      public void Fly(GameObject disk, float speed, Vector3 direction)
      {
          flyAction = CCFlyAction.GetSSAction(direction, speed);
          RunAction(disk, flyAction, this);
      }

      //回调函数
      public void SSActionEvent(SSAction source,
      SSActionEventType events = SSActionEventType.Competed,
      int intParam = 0,
      string strParam = null,
      Object objectParam = null)
      {
          //飞碟结束飞行后进行回收
          controller.FreeDisk(source.gameObject);
      }
  }

    飞行动作管理者，负责生成飞行动作，并接受飞行动作的回调信息，使飞碟被回收。

  • IUserAction.cs
    IUserAction进行了少量修改
    现在IUserAction提供了设置飞行模式的接口
      void SetFlyMode(bool isPhysis);

    完整代码

      public interface IUserAction
  {
      void SetFlyMode(bool isPhysis);
      void Hit(Vector3 position);
      void Restart();
      void SetMode(bool isInfinite);
  }

    用户动作接口，提供点击、重置、选择模式三个函数的接口。

  • SSDirector.cs
      public class SSDirector : System.Object
  {
      private static SSDirector _instance;
      public ISceneController CurrentScenceController { get; set; }
      public static SSDirector GetInstance()
      {
          if (_instance == null)
          {
              _instance = new SSDirector();
          }
          return _instance;
      }
  }

    导演类，与之前项目用途一致。

  • ISceneController.cs
      public interface ISceneController
  {
      void LoadResources();
  }

    场景控制类接口，与之前项目用途一致。

  • FirstController
    FirstController进行了大量修改
    FirstController现在只负责与UserAction交互及少量功能函数了，其他功能下放置RoundController
      public class FirstController : MonoBehaviour, ISceneController, IUserAction
  {
      DiskFactory diskFactory;                         //飞碟工厂
      RoundController roundController;
      UserGUI userGUI;

      void Start()
      {
          SSDirector.GetInstance().CurrentScenceController = this;
          gameObject.AddComponent<DiskFactory>();
          gameObject.AddComponent<CCActionManager>();
          gameObject.AddComponent<PhysisActionManager>();
          gameObject.AddComponent<RoundController>();
          gameObject.AddComponent<UserGUI>();
          LoadResources();
      }

      public void LoadResources()
      {
          diskFactory = Singleton<DiskFactory>.Instance;
          roundController = Singleton<RoundController>.Instance;
          userGUI = Singleton<UserGUI>.Instance;
      }

      public void Hit(Vector3 position)
      {
          Camera ca = Camera.main;
          Ray ray = ca.ScreenPointToRay(position);

          RaycastHit[] hits;
          hits = Physics.RaycastAll(ray);

          for (int i = 0; i < hits.Length; i++)
          {
              RaycastHit hit = hits[i];
              if (hit.collider.gameObject.GetComponent<DiskData>() != null)
              {
                  //将飞碟移至底端，触发飞行动作的回调
                  hit.collider.gameObject.transform.position = new Vector3(0, -7, 0);
                  //积分
                  roundController.Record(hit.collider.gameObject.GetComponent<DiskData>());
                  //更新GUI数据
                  userGUI.SetPoints(roundController.GetPoints());
              }
          }
      }

      public void Restart()
      {
          userGUI.SetMessage("");
          userGUI.SetPoints(0);
          roundController.Reset();
      }

      public void SetMode(bool isInfinite)
      {
          roundController.SetMode(isInfinite);
      }

      public void SetFlyMode(bool isPhysis)
      {
          roundController.SetFlyMode(isPhysis);
      }

      public void FreeDisk(GameObject disk)
      {
          diskFactory.FreeDisk(disk);
      }

      void Update()
      {
      }
  }

    场景控制器，负责游戏主要逻辑。

    • SendDisk:
      SendDisk用于发射一个飞碟，首先从工厂获得一个飞碟，再为其设置初始位置和飞行动作。
    • Hit:
      Hit用于处理用户的点击动作，将用户点击到的飞碟移除，并计算分数。
    • Restart:
      Restart用于重置游戏。
    • Update:
      Update用于发射飞碟与更新状态，飞碟每1s发射一次，每次做多5只，避免太过拥挤，当飞碟发射完毕后判断是否重置或者结束游戏。
  • UserGUI.cs
    UserGUI进行了少量修改
    添加了两个设置飞行模式的按钮
      if (GUI.Button(new Rect(20, 200, 100, 40), "Kinematics"))
  {
      userAction.SetFlyMode(false);
  }
  if (GUI.Button(new Rect(20, 250, 100, 40), "Physis"))
  {
      userAction.SetFlyMode(true);
  }

    并且将UserGUI的成员设置成了私有(为了更好的封装)，现在需要通过函数来修改UserGUI的变量了

      public void SetMessage(string gameMessage)
  {
      this.gameMessage = gameMessage;
  }

  public void SetPoints(int points)
  {
      this.points = points;
  }

    完整代码

      public class UserGUI : MonoBehaviour
  {
      IUserAction userAction;
      string gameMessage;
      int points;

      public void SetMessage(string gameMessage)
      {
          this.gameMessage = gameMessage;
      }

      public void SetPoints(int points)
      {
          this.points = points;
      }

      void Start()
      {
          points = 0;
          gameMessage = "";
          userAction = SSDirector.GetInstance().CurrentScenceController as IUserAction;
      }

      void OnGUI()
      {
          //小字体初始化
          GUIStyle style = new GUIStyle();
          style.normal.textColor = Color.white;
          style.fontSize = 30;

          //大字体初始化
          GUIStyle bigStyle = new GUIStyle();
          bigStyle.normal.textColor = Color.white;
          bigStyle.fontSize = 50;

          GUI.Label(new Rect(300, 30, 50, 200), "Hit UFO", bigStyle);
          GUI.Label(new Rect(20, 0, 100, 50), "Points: " + points, style);
          GUI.Label(new Rect(310, 100, 50, 200), gameMessage, style);
          if (GUI.Button(new Rect(20, 50, 100, 40), "Restart"))
          {
              userAction.Restart();
          }
          if (GUI.Button(new Rect(20, 100, 100, 40), "Normal Mode"))
          {
              userAction.SetMode(false);
          }
          if (GUI.Button(new Rect(20, 150, 100, 40), "Infinite Mode"))
          {
              userAction.SetMode(true);
          }
          if (GUI.Button(new Rect(20, 200, 100, 40), "Kinematics"))
          {
              userAction.SetFlyMode(false);
          }
          if (GUI.Button(new Rect(20, 250, 100, 40), "Physis"))
          {
              userAction.SetFlyMode(true);
          }
          if (Input.GetButtonDown("Fire1"))
          {
              userAction.Hit(Input.mousePosition);
          }
      }
  }

    界面类，构建UI并捕捉用户动作。

  • IActionManager
      public interface IActionManager
  {
      void Fly(GameObject disk, float speed, Vector3 direction);
  }

    动作管理类的接口，要求动作管理类的Adapter模式就是基于这个接口来实现，不过我认为在本次项目中并没有体现的很好，因为设计的两个动作管理类都是可以实现这个接口的功能的，因此感觉只起到了接口多态的作用。
    不过拥有这个接口后，以后可以将非Fly类型的动作管理类通过Adapter模式转换成Fly类型的动作管理类。

  • PhysisFlyAction
    PhysisFlyAction是新增的代码
    PhysisFlyAction实现物体的物理学飞行
    由于预制体已经添加了刚体属性，并且选择了Use Gravity，因此只需要为物体增加一个水平初速度即可。
      public class PhysisFlyAction : SSAction
  {
      float speed;            //水平速度
      Vector3 direction;      //飞行方向

      //生产函数(工厂模式)
      public static PhysisFlyAction GetSSAction(Vector3 direction, float speed)
      {
          PhysisFlyAction action = ScriptableObject.CreateInstance<PhysisFlyAction>();
          action.speed = speed;
          action.direction = direction;
          return action;
      }

      public override void Start()
      {
          gameObject.GetComponent<Rigidbody>().isKinematic = false;
          //为物体增加水平初速度
          gameObject.GetComponent<Rigidbody>().velocity = speed * direction;
      }

      public override void Update()
      {
          //如果飞碟到达底部，则动作结束，进行回调
          if (this.transform.position.y < -6)
          {
              this.destroy = true;
              this.enable = false;
              this.callback.SSActionEvent(this);
          }

      }
  }
  • PhysisActionManager
    PhysisActionManager是新增的代码。
    虽然是新增的，但是代码几乎与CCActionManager一致，只是从管理CCFlyAction变为管理PhysisFlyAction
      public class PhysisActionManager : SSActionManager, ISSActionCallback, IActionManager
  {
      //飞行动作
      PhysisFlyAction flyAction;
      //控制器
      FirstController controller;

      protected new void Start()
      {
          controller = (FirstController)SSDirector.GetInstance().CurrentScenceController;
      }

      public void Fly(GameObject disk, float speed, Vector3 direction)
      {
          flyAction = PhysisFlyAction.GetSSAction(direction, speed);
          RunAction(disk, flyAction, this);
      }

      //回调函数
      public void SSActionEvent(SSAction source,
      SSActionEventType events = SSActionEventType.Competed,
      int intParam = 0,
      string strParam = null,
      Object objectParam = null)
      {
          //飞碟结束飞行后进行回收
          controller.FreeDisk(source.gameObject);
      }
  }
  • RoundController
    RoundController承接了初版中FirstController每回合对飞碟的发送、计分等功能的代码
    目的是减轻FirstController的负担并使代码结构更加清晰
      public class RoundController : MonoBehaviour
  {
      FirstController controller;
      IActionManager actionManager;                   //动作管理者
      DiskFactory diskFactory;                         //飞碟工厂
      ScoreRecorder scoreRecorder;
      UserGUI userGUI;
      int[] roundDisks;           //对应轮次的飞碟数量
      bool isInfinite;            //游戏当前模式
      int round;                  //游戏当前轮次
      int sendCnt;                //当前已发送的飞碟数量
      float sendTime;             //发送时间

      void Start()
      {
          controller = (FirstController)SSDirector.GetInstance().CurrentScenceController;
          actionManager = Singleton<CCActionManager>.Instance;
          diskFactory = Singleton<DiskFactory>.Instance;
          scoreRecorder = new ScoreRecorder();
          userGUI = Singleton<UserGUI>.Instance;
          sendCnt = 0;
          round = 0;
          sendTime = 0;
          isInfinite = false;
          roundDisks = new int[] { 3, 5, 8, 13, 21 };
      }

      public void Reset()
      {
          sendCnt = 0;
          round = 0;
          sendTime = 0;
          scoreRecorder.Reset();
      }

      public void Record(DiskData disk)
      {
          scoreRecorder.Record(disk);
      }

      public int GetPoints()
      {
          return scoreRecorder.GetPoints();
      }

      public void SetMode(bool isInfinite)
      {
          this.isInfinite = isInfinite;
      }

      public void SetFlyMode(bool isPhysis)
      {
          actionManager = isPhysis ? Singleton<PhysisActionManager>.Instance : Singleton<CCActionManager>.Instance as IActionManager;
      }

      public void SendDisk()
      {
          //从工厂生成一个飞碟
          GameObject disk = diskFactory.GetDisk(round);
          //设置飞碟的随机位置
          disk.transform.position = new Vector3(-disk.GetComponent<DiskData>().direction.x * 7, UnityEngine.Random.Range(0f, 8f), 0);
          disk.SetActive(true);
          //设置飞碟的飞行动作
          actionManager.Fly(disk, disk.GetComponent<DiskData>().speed, disk.GetComponent<DiskData>().direction);
      }

      // Update is called once per frame
      void Update()
      {
          sendTime += Time.deltaTime;
          //每隔1s发送一次飞碟
          if (sendTime > 1)
          {
              sendTime = 0;
              //每次发送至多5个飞碟
              for (int i = 0; i < 5 && sendCnt < roundDisks[round]; i++)
              {
                  sendCnt++;
                  SendDisk();
              }
              //判断是否需要重置轮次，不需要则输出游戏结束
              if (sendCnt == roundDisks[round] && round == roundDisks.Length - 1)
              {
                  if (isInfinite)
                  {
                      round = 0;
                      sendCnt = 0;
                      userGUI.SetMessage("");
                  }
                  else
                  {
                      userGUI.SetMessage("Game Over!");
                  }
              }
              //更新轮次
              if (sendCnt == roundDisks[round] && round < roundDisks.Length - 1)
              {
                  sendCnt = 0;
                  round++;
              }
          }
      }
  }
  • ScoreRecorder
    ScoreRecorder是新增的代码
    实现了对游戏计分的功能
      public class ScoreRecorder
  {
      int points;                 //游戏当前分数

      public ScoreRecorder()
      {
          points = 0;
      }

      public void Record(DiskData disk)
      {
          points += disk.points;
      }

      public int GetPoints()
      {
          return points;
      }
      public void Reset()
      {
          points = 0;
      }
  }
